****流量：600L/h
最高壓力：25MPa
電機功率：0.55~1.1KW
2JPX型柱塞計量泵(雙泵頭)性能特點
● ****排量600L/h，最高壓力25MPa；
● 脈沖小、噪音低；
● 流量從0~100%可動態調節；
● 可手動、電動、變頻等多種流量調節；
● 性能可靠，精度穩定。
結構特點:
1、采用N形曲軸機構成
2、泵在運行或停止?fàn)顟B(tài)均可調節流量，精度達±1%，完全無泄漏
3、泵頭與動力箱完全正確分開，加固鑄鐵齒輪箱，確保長期使用壽命
4、雙柱頭設計，可同時輸送兩種不同的液體，脈沖平穩，經濟實惠，結構合理、性能可靠、運行平穩、調節方便、維護簡單。

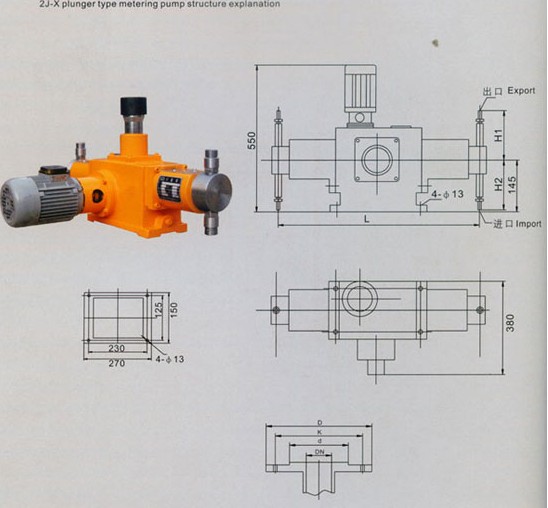

2JPX型柱塞計量泵(雙泵頭)外形尺寸
2JPX型柱塞計量泵性能參數
|
型 號
|
流量
(L/h)
|
排水壓
(mpa)
|
柱塞直徑
|
行程
(mm)
|
往復次數
(CrP)
|
電機功率
(kW)
|
進出口直徑
(mm)
|
安裝尺寸
|
重量
(Kg)
|
|
DN
|
D
|
K
|
d
|
H1
|
L
|
|
2JPX160/3.0
|
160
|
3.0
|
22
|
25
|
160
|
1.5KW-4
|
8
|
8
|
95
|
60
|
46
|
120
|
535
|
120
|
|
2JPX200/2.5
|
200
|
2.5
|
24
|
25
|
160
|
1.5KW-4
|
10
|
10
|
95
|
60
|
46
|
120
|
535
|
|
2JPX240/2.5
|
240
|
2.5
|
26
|
25
|
160
|
1.5KW-4
|
10
|
10
|
95
|
60
|
46
|
120
|
535
|
|
2JPX300/1.6
|
300
|
1.6
|
29
|
25
|
160
|
1.5KW-4
|
10
|
10
|
95
|
60
|
46
|
120
|
535
|
|
2JPX400/1.2
|
400
|
1.2
|
34
|
25
|
160
|
1.5KW-4
|
10
|
10
|
95
|
60
|
46
|
120
|
535
|
|
2JPX500/1.0
|
500
|
1.0
|
38
|
25
|
160
|
1.5KW-4
|
15
|
15
|
105
|
82
|
56
|
142
|
545
|
|
2JPX550/0.5
|
550
|
0.5
|
39
|
25
|
160
|
1.5KW-4
|
20
|
20
|
105
|
82
|
56
|
142
|
545
|
|
2JPX600/0.3
|
600
|
0.3
|
41
|
25
|
160
|
1.5KW-4
|
20
|
20
|
105
|
82
|
56
|
142
|
545
|
安裝要求:
1. 泵應安裝在專門備用的混凝土基礎或鐵鑄平臺上,校正后用地腳螺栓固定.混凝土基礎應高于地面 50 ∼ 100 毫米以上.
2. 吸入與排出管徑應不小于進出口管徑,吸入管路應盡量縮短.如吸入管路過長或彎管接頭過多,應進行 NPSHa 核算,以滿足必須的凈正吸入壓頭的要求.
3. 連接管路應裝測量?jī)x表,如壓力表(用戶自備).
4. 吸入管路末端應裝有過濾裝置(用戶自備).
5. 排出管路應裝有安全閥或安全溢流閥(用戶自備).如需減少出口壓力脈動,可在靠近泵排出管路上設穩壓裝置.
6. 電器控制設備根據使用情況應盡量安裝在泵的工作地點,電器控制設備應裝設與輸送介質相應的控制開關保護裝置,以確保安全.
7. 多聯組合泵(柱塞式或隔膜式),對于同機座同規格的,配管時按流程壓力等級,以電機為基本點開始,壓力從高至低依次排列；對于不同機座不同規格的組合,已按由大到小安裝,用戶只需配管連接. |
