填料密封又稱徑向密封屬接觸式密封，分為軟填料密封、膨脹石墨填料密封和碗式填料密封三種類型。即可用于離心泵也可用于回轉泵和往復泵的密封。
計量泵和高壓往復泵所用填料密封屬于碗式填料密封結構，碗式填料密封是利用不同的密封圈的圈數來達到密封不同壓力的目的，如圖所示：

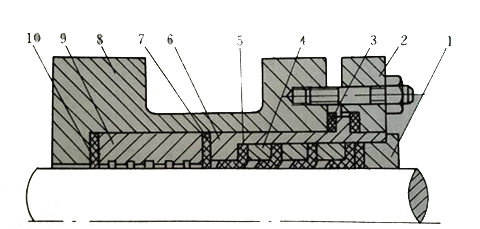

碗式密封結構
碗式密封結構
1—填料壓蓋；2—壓蓋；3—金屬墊；4—金屬隔環；5—碗式密封圈；
6—密封料盒；7—石棉墊；8—泵體；9—減壓環；10—石棉墊
它可以根據操作條件不同采用油封或不采用油封，碗式填料密封結構簡單、制造方便，密封效果較好，對軸磨損比軟填料小，適用于密封一般介質，碗式填料密封應用廣泛。多數用作高壓往復泵和計量泵的密封。
碗式填料密封采用橡膠、聚四氟乙烯、碳素纖維、聚氯乙烯、聚氨酯等。密封圈類型較多，其中V型圈和O型圈較為常用。密封圈的圈數與被密封介質壓力有關。 |
